硅胶按键在设计与测试的时候,总是会遇到因曲线的问题导致按键的不良,那么硅胶按键的曲线该如何修改呢?
分享一下关于如何对硅胶按键曲线进行修改的经验
硅胶按键曲线的修改主要是通过两个方式实施:
(1)对产品模具本身的修改。
(2)调整产品的生产方式。例如:料度.压力.温度.加硫时间。

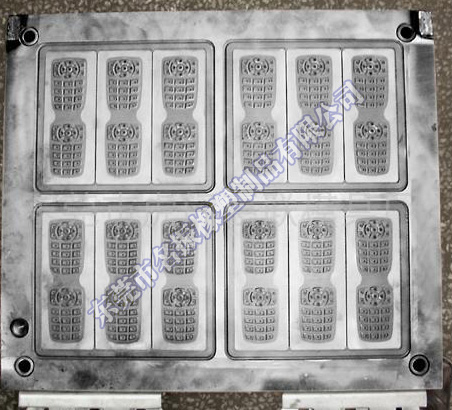

硅胶按键要完成还是需要用模具生产,硅胶按键曲线修改后还是要对模具进行修改的
以下是模具的一般性修改对曲线的影响.
(1)加厚斜壁厚度
会导致荷重增加,反弹也会随着增加,段落会少量变短,损耗力也会少量变小,使用寿命会增加.
(2)减薄斜壁厚度
会导致荷重下降,反弹会随着下降,段落拉长,损耗力变大,使用寿命减弱.
(3)缩短行程
改变S2的转折点,是提高反弹、减小S2降低段落的最有效方法,所以在模具制作时就要行程设计为上限,以便用于修改时采用降行程这一方法来控调整体曲线.增加行程,增加行程会使用反弹降低,增加S2,增加段落.
(4)斜壁高度和斜壁度的修改
斜壁高度和斜壁度主要是控制S1和段落,斜度高度和跨度越大,S1就越大段落也会放长,斜度高度和踌度越小,S1就越小,段落也就越小。
(5)斜壁角度的修改
在一般情况下,角度在35-47之间斜壁角度越大,反弹越大.斜度角度对曲线的影响不是很大.
(6)按KEY顶时,斜壁的转折点越下,S1越大,公凸的大小也影响S1。
以上就是名振橡塑提供的硅胶按键曲线修改的一点经验
