    硅胶按键在各类领域的设备上都是很常见的,但不同领域对硅胶按键的要求也不相同,有的要透光,也有的要防水,小编今天跑到工程办公室看到工程师在为客户设计防水硅胶按键,就了解了下如何设计防水硅胶按键

     硅胶本身是具有防水特性的,要想硅胶按键能起到防水的作用,就要从按键结构设计方面来考虑。先来看看防水硅胶按键的结构:
    72H东莞硅胶制品|硅胶按键|橡胶按键|电子烟硅胶配件|硅橡胶保护套定制生产厂家

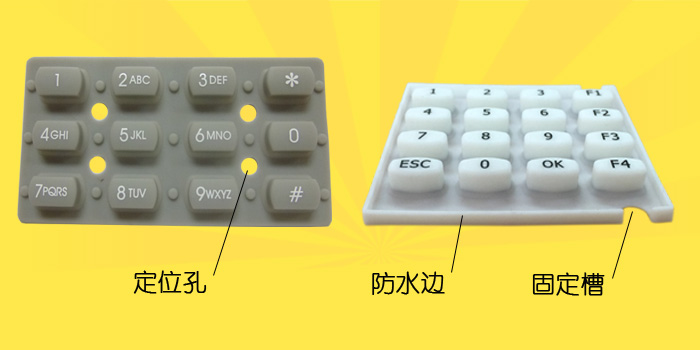

    防水硅胶按键防水图示
    防水硅胶按键防水图示72H东莞硅胶制品|硅胶按键|橡胶按键|电子烟硅胶配件|硅橡胶保护套定制生产厂家



    首先,按键结构是绝对不可以有定位孔的,一旦设计了定位孔,当水流入到按键里,很有可能从定位孔的缝隙中流入到电路板上。上图左侧的硅胶按键就有定位孔是不防水的
    72H东莞硅胶制品|硅胶按键|橡胶按键|电子烟硅胶配件|硅橡胶保护套定制生产厂家

    其次,按键还需要设计出防水边,防水边是指在硅胶按键的底部四周边,设计出一道高出于按键底部厚度的硅胶防水墙,再根据机壳、线路板与按键的配合,在防水墙边缘设计固定槽(通常为半圆形),固定槽的位置需要与线路板电路位置有一定距离。


    以上就是设计防水硅胶按键的两个要点,名振橡塑专业工程师为您解决按键设计难题。
    72H东莞硅胶制品|硅胶按键|橡胶按键|电子烟硅胶配件|硅橡胶保护套定制生产厂家

    名振橡塑为每一位客户提供优质防水硅胶按键,更为客户提供按键解决方案,咨询:136-6988-8704
